Промышленные секционные ворота ISD02

от 3500 руб.*

* Стоимость без учёта доставки и подготовки проёма

Внимание! Автоматика для секционных ворот ISD02 (ДорХан) оплачивается отдельно.

Заказать рассчет

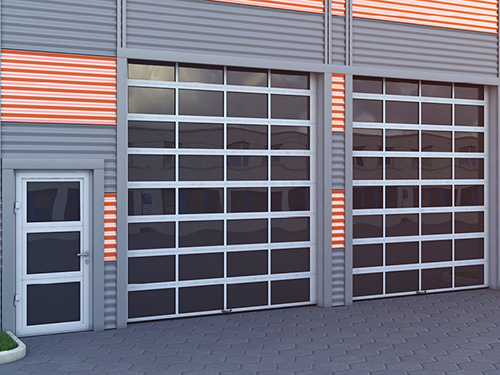

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах.

Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей.

Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.

Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).

Стандартная комплектация промышленных секционных ворот ISD02 ДорХан:

Полотно из панорамных панелей толщиной 40 мм.
Тип подъема: Стандартный, Низкий (барабан впереди).
Стандартный цвет панорамных профилей: RAL9003, RAL8014, RAL5005, RAL6005, RAL3005, RAL9006, RAL8017, RAL1014,RAL7004.
Окрашенные торсионные пружины прошедшие дробеструйную обработку (рассчитаны от 25 000 циклов) RAL7004.
Универсальный комплект крепежных элементов (не включает метизы крепления к проему).
Ручка-ступенька для промышленных ворот (DHF09LG) (может отличатся в зависимости от конструкции).
Устройства защиты от обрыва пружины (в зависимости от конструкции может не выдаваться).
Устройства защиты от обрыва троса.

Зона применения

Объекты с особыми требованиями к обзору помещений: автосалоны, автомойки, автосервисы, пожарные части.

Особенности

Ударопрочное остекление, не имеющее аналогов на российском рынке, выдерживает удары молотком, ломом, камнем.
Надежные ворота — большой ресурс эксплуатации и запас прочности, отработанная годами конструкция.
Безопасные ворота — системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях.
Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.

Технические характеристики

Количество рабочих циклов

от 25 000 до 100 000
Высота проема, мм

от 2 000 до 6 000
Ширина проема, мм

от 2 000 до 6 100
Притолока, мм

от 150
Пристенки, мм

от 120
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)

0,4 (В) (точное значение зависит от размера ворот)
Усилие ручного открывания и закрывания, Н, не более

260
Безотказность, количество циклов открывания-закрывания, не менее

безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²

14,5 (точное значение зависит от типоразмера панелей, используемых в конструкции ворот)

Дизайн и типы поверхности лицевых панелей ворот

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)

Под дерево (внешняя сторона панели)

Stucco (внутренняя сторона панели)

Панорамные панели

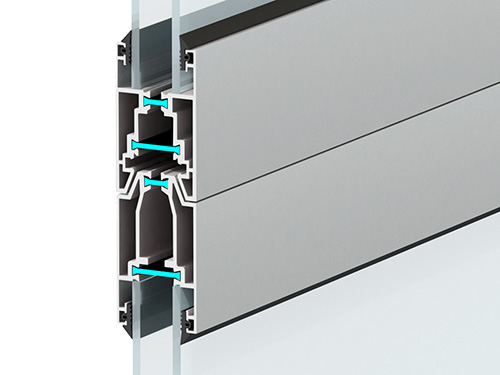

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)

Панорамная панель с однокамерным стеклопакетом

Панорамная панель с однослойным стеклом

Панорамная панель с алюминиевым перфорированным листом

Варианты исполнения полотна

Стандартное остекление

Сплошное остекление

Комбинированное полотно из панорамных и сэндвич-панелей

Цвета лицевых поверхностей панелей

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Цвет по карте RAL (наценка)

Базовая комплектация

Полотно из панорамных панелей

В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.

Комплект направляющих и угловых стоек

Из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм

Механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открытие и закрытие полотна без усилий.

Устройство защиты

Устройство от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Устройство защиты

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

Эргономичная ручка

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

Комплектующие для монтажа

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Способы монтажа

Накладной монтаж

Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема

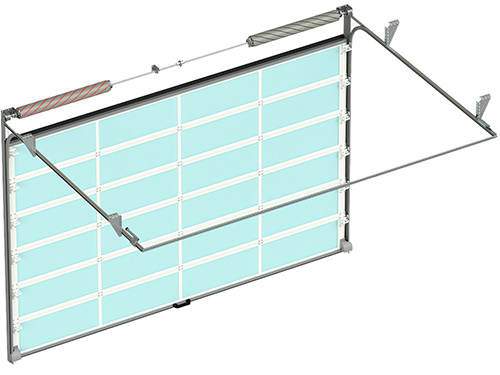

Конструкция промышленных ворот

1. Вертикальная направляющая 2. Угловая стойка 3. Вал цилиндрический 4. Устройство защиты от обрыва пружины 5. Барабан 6. П-образный кронштейн 7. Балансирующий пружинный механизм (торсионная пружина) 8. Муфта соединительная 9. Внутренний опорный кронштейн 10. Верхняя опора с держателем ролика 11. Боковая опора с держателем ролика 12. Внутренняя петля 13. Устройство защиты от разрыва троса 14. Нижний профиль 15. Панорамная панель 16. Нижний уплотнитель 17. Уплотнитель боковой 18. Верхний профиль 19. Верхний уплотнитель 20. Боковая крышка с отверстиями для крепления 21. Светопрозрачное ударопрочное заполнение панели 22. Пружинный амортизатор 23. Кронштейн крепления к потолку
